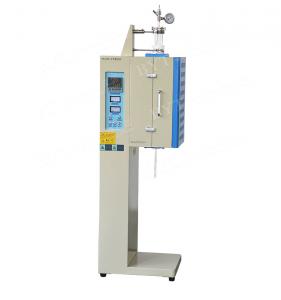

1200度立式蒸餾管式爐
詳細技術參數
|
型號 |
VTL1200-I |
VTL1200-II |
VTL1200-III |
|
功率 |
3.5 KW |
3.5KW |
3.5KW |
|
爐管尺寸 |
Dia 60(OD) X800 mm |
Dia60(OD)X1000mm |
Dia80(OD)X1000mm |
| 外形尺寸 | 600×580×1600（mm） | 600×580×1600（mm） | 600×580×1600（mm） |
|
電源電壓 |
220V |
||
|
相數 |
單相 |
||
|
加熱元件 |
國產優質電阻絲（可選配Kanthal A1進口 電阻絲） 點擊進入資料下載 |
||
|
控制方式 |
采用宇電程序控溫儀表（標配） 1、30段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1200度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購）
|
||
|
爐膛材料 |
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。 2、采用日本技術成型。 3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場 |
||
|
控制精度 |
+/- 1 ℃ |
||
|
觸發器 |
移相觸發 |
||
|
電器 |
浙江正泰 |
||
|
可控硅 |
106/16E 德國西門康 |
||
|
最高溫度 |
1200 ℃ |
||
|
額定溫度 |
1100 ℃ |
||
|
升溫速率 |
≤30 ℃/ Min （可根據要求修改） |
||
|
推薦升溫速率 |
≤15 ℃/ Min |
||
|
熱電偶型號 |
K型 |
||
|
加熱段長度 |
440mm |
||
|
真空系統 |
1、單級泵 TW-1.5A 2、 雙級泵 2XZ-2 3、 VS-0.1真空系統
4、 VS高真空系統 5、 恒壓泵 6、英國PCG550（INFICON）電容真空計 1、一般粗略抽真空、把爐管里面的氣體趕出來用：TW-1.5A單級泵即可。 2、雙級泵2XZ-2 真空泵能夠把管式爐爐管的真空度抽到10Pa左右。 3、VS-0.1真空系統能夠把管式爐爐管內的真空度抽到0.1Pa（并配帶有電阻真空計顯示）。 4、VS高真空系統（該系統是由分子和機械泵組成）能夠把管式爐爐管內的真空度抽到10-3 Pa。 5、恒壓泵（該系統可以把管內壓力控制在-100.0KPa~100.0KPa）。 6、英國（INFICON）電容真空計（測量范圍3.8x10-5 -1125 Torr、可檢測各種氣體，包括混合氣體，測量精確、重復性好、可選防腐類型PCG554）
|
||
|
下端真空法蘭 |
1、為了增加抽氣速率，達到更高真空的要求。可將原有軟管接頭更換成KF-25接口（VS-0.1和VS高真空系統接口皆為KF25） 2、如用于供氣系統，可將原有軟管接頭更換成Φ6.35mm雙卡套接頭. |
||
| 上端真空法蘭 |  |
||
|
爐塞、材料放置 |
|||
|
四周表面溫度 |
≤45℃ |
||
1、電阻絲
電阻絲 原絲 電阻絲爐膛
(1)、表面溫度高可達1420℃
(2)、表面為不銹鋼色（非常亮、客戶識別時要注意）、不會生銹，使用時間再長都不會掉渣。
(3)、電阻均衡、溫場均衡性好
電阻均勻 、 發熱量均衡
溫場效果好
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場
4、采用4周加熱，溫場更加均衡
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、認證
.jpg)
7、法蘭
鉸鏈?zhǔn)椒ㄌm（選購） 可以接電阻真空計和KF25波紋管的法蘭（選購） 水冷法蘭（選購）
8、全圖
標準配件
|
描敘 |
數量 |
圖片 |
|
VTL1200 立式管式爐 |
1 臺 |
|
|
石英管60mm OD x 1000mm L |
1根 |
|
|
不銹鋼下法蘭 |
1 個 |
|
| 不銹鋼上法蘭 | 1個 | |
|
不銹鋼爐鉤 |
1 個 |
|
|
氧化鋁爐塞 |
2個 |
|
| 石英爐塞 | 1個 |  |
|
高溫手套 |
1 雙 |
|
|
石英坩堝 |
個 |
|
| Ｋ型熱電偶 | 1個 |  |
|
COM轉USB接口（選配） |
1 套 |
|
|
說明書 |
1 份 |
 |
|
軟件（選配） |
1份 |
|
|
供氣系統 |
|
||
|
|
|||
|
抽氣系統 |
真空泵 |
|
|
|
|
|
||
|
FX-16 |
|
||
|
德國普發分子泵 |
|
||
|
電阻真空計 |
|
||
|
|
|||
|
波紋管 |
KF25 |
|
|
|
KF40 |
|||
|
真空擋板閥 |
KF25 |
|
|
|
KF40 |
|||
|
KF卡套 |
KF25 |
|
|
|
KF40 |
|||
|
KF三通 |
KF25 |
|
|
